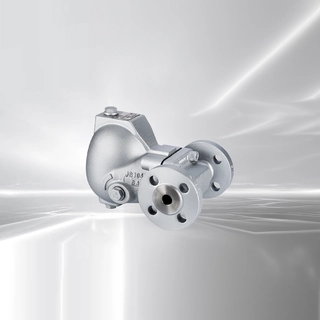

Schwimmer-Kondensatableiter UNA1, UNA4

Kondensatableiter der Baureihe UNA1 (UNA14, UNA16) und UNA4 (UNA45, UNA46) arbeiten im Normalbetrieb rein mechanisch durch die aufschwimmende Kugel. Die Ausschleusung von Kondensat erfolgt so schnell und bedarfsgerecht. Kugelschwimmer-Kondensatableiter arbeiten direkt an der Sattdampflinie.

Die Duplex-Ausführung der Innengarnitur bietet zusätzlich eine thermische Entlüftung durch eine separate Membrane. Bei der Duplex-Regelgarnitur darf die Überhitzung des Dampfes an der Regelmembran maximal 5 K betragen.

Die Simplex-Ausführung arbeitet rein mechanisch durch das Aufschwimmen der Kugel und bietet keine Möglichkeit der automatischen Entlüftung von Dampfsystemen. Der Einsatz von Kugelschwimmer-Kondensatableitern in der Simplex-Ausführung kann dafür auch bei überhitztem Dampf und kalter Druckluft eingesetzt werden.

Kugelschwimmer-Kondensatableiter sind unempfindlich gegenüber Schmutz und passen sich stark schwankenden Betriebszuständen problemlos an.

Die Baureihen UNA38 und UNA39 sind in den Druckstufen PN100 bzw. PN160 lieferbar und eignen sich besonders für den Einsatz in Kraftwerken.
